פרטים:

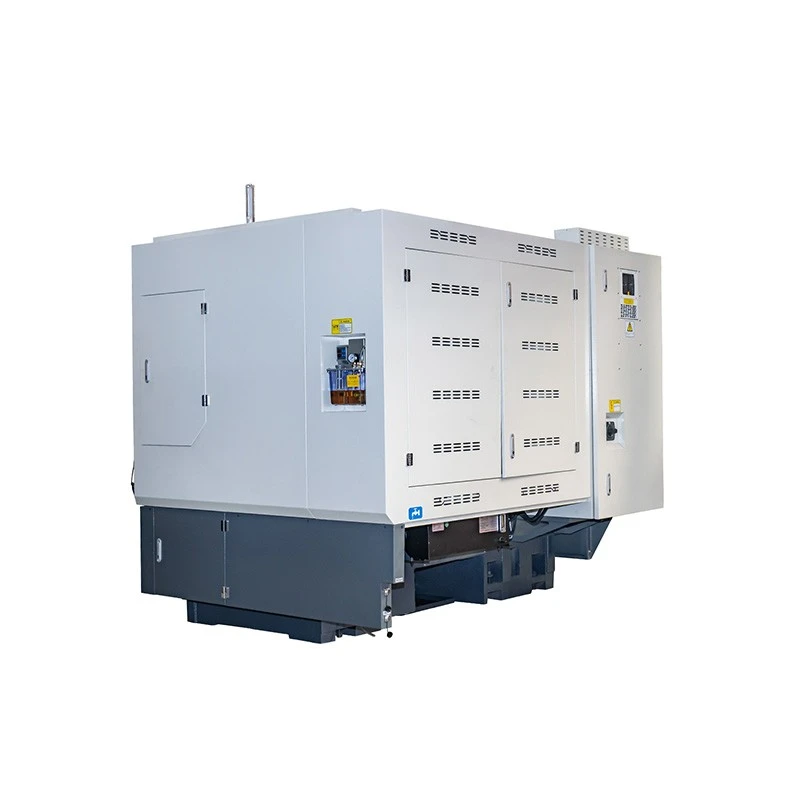

ה-TCK50A הוא מחרטת CNC עם מיטה אלכסונית-בינונית מסדרת ANTSMACHINE TCK, שתוכננה לעיבוד יעיל ובדיוק-גבוה של רכיבי פיר ודיסקים קטנים עד בינוניים-. עם יכולת בקרת צירים X, Y, Z, C ארבעה-, הוא תומך במגוון פונקציות של עיבוד מרוכב, כולל סיבוב, קידוח, כרסום והקשה בהגדרה אחת. זה הופך את ה-TCK50A לבחירה אידיאלית עבור חברות ייצור השואפות ליעילות גבוהה ודיוק גבוה בייצור חלקים מורכבים. בשימוש נרחב בתעשיות כגון אביזרי אמבטיה, שסתומים, מכשירי חשמל, מכשור, ייצור רכב, אופנועים ומסבים, ה-TCK50A משלב מבנה משופע של 30 מעלות של מבנה מיטה נטויה לייצור חלקים חכמים וייצור מדוייק לביצועים מדוייקים.
שלח החקירה
תיאור
שלח החקירה

Shanghai Antishicnc Machine Equipment Co., Ltd היא אחת מהיצרניות והספקיות האמינות ביותר של מחרטות אלכסוניות בסין, המתמחה באספקת מכונות באיכות גבוהה במחיר נמוך. אנו מברכים אותך בחום למחרטת אלכסון עמידה למכירה כאן מהמפעל שלנו.



סקירת מוצר



המחרטה האלכסונית TCK50A כוללת קוטר תנופה מקסימלי מעל המיטה של ​​Φ560 מ"מ, קוטר נדנדה מעל האוכף של Φ260 מ"מ, אורך עיבוד מרבי של 500-1500 מ"מ, וקוטר עיבוד דיסק מרבי של Φ400-440 מ"מ. עם שלוש אפשרויות למרחק מרכז (500 מ"מ, 800 מ"מ, 1500 מ"מ), הוא מתאים בגמישות לחלקי עבודה בגדלים משתנים.



הציר כולל מבנה חרטום A2-6/A2-8 עם קוטר חורים של Φ66–86 מ"מ, התומך במלאי מוטות של Φ55-75 מ"מ ותפסים הידראוליים בגודל 8 אינץ'/10 אינץ'. מונע על ידי מנוע ראשי של 11kW או 15kW במהירות מרבית של 3000 סל"ד (ללא צעדים), הציר מצויד במיסבים מדויקים והתאמת איזון דינמי להשגת קשיחות גבוהה, רטט נמוך, רעש נמוך ופעולה יציבה.



מסילות ההנחיה כוללות מסלולים ליניאריים של טייוואן HIWIN/PMI עם מהלך של ציר X- של 230–240 מ"מ ומעבר בציר Z- של 530-1530 מ"מ, נתמכים על ידי ברגים כדוריים-בדיוק גבוה (ציר Z-בציר 3210/4012, X3{0210/4012, X3) מהירויות מיקום מהירות של עד 18 מ' לדקה והאכלה יציבה.



הצריח מאמץ צריח כוח הידראולי בן 12 תחנות (BMT55) המסוגל לתמוך בכלים חשמליים לתהליכי עיבוד מורכבים. גודל שוק הכלי הסטנדרטי הוא 25×25 מ"מ, עם צריח 8 תחנות זמין כאופציה כדי להתאים לצרכי ייצור שונים.



המכונה מצוידת במערכת CNC GSK 988T כסטנדרט, כאשר מערכות FANUC או סימנס זמינות כאופציה. יחידת ההגדרה המינימלית היא 0.0001 מ"מ, ועומדת בדרישות הדיוק הגבוהות ביותר-.



תכונות סטנדרטיות נוספות כוללות מערכת שימון אוטומטית, מערכת קירור ומסוע שבבי שרשרת אופציונלי כדי להבטיח פעולה יציבה-לטווח ארוך ולשמור על נקיון אזור העיבוד.



מידות המכונה הן בקירוב 2700-4000 × 2170 × 2200 מ"מ עם משקל נקי של 3300-5500 ק"ג, ומציעות טביעת רגל קומפקטית עם קשיחות מבנית יוצאת דופן.





תכונות ויתרונות עיקריים

Y-ציר + C-ציר עבור True Turn-עיבוד עיבוד שבבי מורכב

ה-TCK50A כולל יכולת שליטה בארבעה- צירים X, Y, Z, C, המאפשרת סיבוב, קידוח, כרסום והקשה בהגדרה אחת. זה מבטל פעולות משניות, מקצר את זמן ההגדרה ומבטיח דיוק גבוה יותר על ידי שמירה על נתון יחיד לאורך כל תהליך העיבוד.

עיצוב מיטה משופעת ב-30 מעלות עבור יציבות ופינוי שבבים

מבנה המיטה הנטוי ב-30 מעלות משפר את יציבות העיבוד על ידי מינוף כוח המשיכה, תוך הקלה על הסרה אוטומטית של שבבים לתוך מערכת מסוע השבבים. עיצוב זה מקטין את זמן ההשבתה לניקוי ומאריך את חיי הכלים.

מהירות גבוהה-דיוק עם ציר ללא שלב של 3000 סל"ד

הציר חסר המדרגות של 3000 סל"ד, המופעל על ידי מנוע 11-15kW, מציע בקרת מהירות גמישה עבור חומרים ותנאי חיתוך שונים. מיסבים מדויקים ואיזון דינמי מבטיחים קשיחות גבוהה, רטט נמוך ופעולה יציבה לגימור משטח מעולה.

צריח כוח הידראולי 12 תחנות לעיבוד שבבי מורכב

צריח הכוח ההידראולי בעל 12 תחנות (BMT55) תומך בכלים חשמליים לפעולות קידוח, כרסום והקשה. עם 12 עמדות כלים ותמיכה בכלי שוק מרובע 25 מ"מ, אתה יכול לטפל בחלקים מורכבים עם מספר פעולות במחזור אחד.

דיוק 0.0001 מ"מ עבור יישומים תובעניים

עם יחידת הגדרה מינימלית של 0.0001 מ"מ, ה-TCK50A מספק דיוק יוצא דופן עבור רכיבים-בדיוק גבוה בתעשיות כגון מכשור, מכשור רפואי ומכוניות.

תצורה גמישה לצרכי ייצור מגוונים

זמין בשלוש אפשרויות מרחק מרכז (500 מ"מ, 800 מ"מ, 1500 מ"מ) ועם מערכות FANUC או סימנס CNC אופציונליות, ה-TCK50A מתאים לדרישות הייצור הספציפיות שלך ולהעדפות הסדנה.



פרמטר טכני



מפרטים

יְחִידָה

TCK50A-500

TCK50A-800

TCK50A-1500

יְכוֹלֶת

קוטר נדנדה מרבי

מ"מ

560

560

640

מקסימום קוטר סיבוב דיק

מ"מ

420

440

400

מקסימום אורך סיבוב

מ"מ

500

800

1500

גודל צ'אק

-

10''

10''

10''

נסיעת ציר

מסע שקף (X)

מ"מ

230

235

240

מסע שקף (Z)

מ"מ

530

830

1530

הזנה מהירה (X)

מ"מ/דקה

18000

18000

18000

הזנה מהירה (Z)

מ"מ/דקה

18000

18000

16000

צִיר

מהירות ציר

ר/דקה

3000

3000

3000

טווח מהירות ציר

-

חסר מדרגות

חסר מדרגות

חסר מדרגות

אף ציר

-

A2-6

A2-8

A2-8

קיבולת בר

מ"מ

66

86

86

חור דרך צינור משיכה

מ"מ

50

75

75

כלי צריח

סוג ראש צריח

-

צריח סרוו

צריח סרוו

צריח סרוו

קוטר דיסק

מ"מ

330

330

330

מספר עמדות כלי עבודה

יח'

תחנה 8

תחנה 8

תחנה 8

גודל הכלי (שוק מרובע)

מ"מ

25

25

25

גודל הכלי (שוק עגול)

מ"מ

32

40

40

מספר כלי חיתוך

יח'

4 (2 ריבוע 2 סיבוב)

4 (2 ריבוע 2 סיבוב)

4 (2 ריבוע 2 סיבוב)

דיוק כלי מכונה

דיוק המיקום

ציר x-

מ"מ

0.01

0.01

0.01

ציר Z-

מ"מ

0.01

0.012

0.015

הֲדִירוּת

ציר x-

מ"מ

0.005

0.005

0.005

ציר z-

מ"מ

0.005

0.005

0.008

מבנה המיטה והעברה

זווית הטיה של כלי המכונה

תוֹאַר

30

45

45

סוג מסלול

-

מסילה מנחה ליניארית

מסילה מנחה ליניארית

מסילה מנחה ליניארית

ציר X רוחב מסילה

מ"מ

35

45

45

ציר Z רוחב מסילה

מ"מ

35

45

45

רוחב מסילת Tailstock

מ"מ

-

-

45

בורג כדורי ציר X

-

3210

3210

3210

בורג כדורי ציר Z

-

4012

4012

5012

מלאי זנב

מלאי זנב

-

הידראולי

הידראולי

הידראולי

קוטר השרוול

מ"מ

70

90

90

נסיעות בשרוול

מ"מ

95

95

95

מתחדדת השרוול

-

MT5#

MT5#

MT5#

צורת תנועת מושב הזנב

-

יָדָנִי

הידראולי

סרוו טילסטוק

מערכת CNC

מערכת CNC

-

GSK988TA

GSK988TA

GSK988TA

מומנט מנוע ציר X

נ"מ

10

15

15

מומנט מנוע ציר Z

נ"מ

10

15

15

מומנט מנוע סרוו זנב

נ"מ

-

-

22

כוח מנוע ציר

ק"ו

11

15

15

מידע אחר

משאבת סיכה

L

3ZK(3L)

3ZK(3L)

3ZK(3L)

משאבת קירור

W

450

450

450

מתח מכונה

-

380V/50HZ

380V/50HZ

380V/50HZ

ספק כוח

KVA

20

26

30

מידות כוללות של המכונה

מ"מ

2700*2170*2200

3300*2170*2200

4000*2170*2200

משקל מכונה

ק"ג

3300

4000

5500



ציוד סטנדרטי



לֹא.

שם חלק

סַפָּק

1

מערכת CNC

GSK

2

מסילה מנחה ליניארית

HIWIN/PMI

3

בורג-כדור

THK/PMI, טייוואן

4

מיסב מוט בורג

קויו, יפן

5

צ'אק הידראולי

BDF/KPT

6

תחנה הידראולית

MF

7

צריח סרוו

XJG,טייוואן

8

יחידת ציר

SQ, סין

9

משאבת סיכה

HEJIN,,סין

10

משאבת קירור

OURUIS

11

נורית אזעקה משולשת

JINYE

12

מחליף חום-

XINXIN, סין

13

מכשיר מתח נמוך

CHINT

14

מסוע שבבים

(TCK50A-800)

ANTISHICNC



ציוד אופציונלי



לֹא.

שם חלק

פרטים

1

מערכת CNC

FANUC

SIEMENS 808D

SYNTEC

HNC

KND

2

צריח סרוו

12 תחנות (ראש חותך 380)

3

מסוע שבבים

(TCK50A-500/TCK50A-1500)

מקום צדדי

מאחורי המקום

4

מגדיר כלים

חיישן מגע בכלי

5

דלת אוטומטית

6

מתקן בטיחות לדלת אוטומטית

7

אספן ערפל שמן

8

שמן-מפריד מים

9

רובוט IF

10

מזין חומרי בר

11

מכשיר נשיפה

12

רובה מים

13

צ'אק לסת רך



יישומים אופייניים



Bathroom Fixtures Industry

תעשיית אביזרי אמבטיה

אידיאלי לעיבוד גופי ברז, ליבות שסתומים, רכיבי מקלחת ואביזרים סניטריים אחרים הדורשים קווי מתאר פנימיים וחיצוניים מורכבים עם גימור משטח מעולה.

Valve Industry

תעשיית שסתומים
מושלם לייצור גופי שסתומים, גזעי שסתומים, שסתומים כדוריים ורכיבי שסתום פרפר שבהם משטחי איטום והברגות מדויקים הם קריטיים.

Automotive Components

רכיבי רכב
מתאים לייצור צירי תמסורת, גלגלי שיניים, רכיבי מערכת בלמים ובתי חיישן בייצור-בנפח גבוה.

Electrical & Electronic Industry

תעשיית החשמל והאלקטרוניקה
בשימוש נרחב עבור בתי מחברים, פירי מנוע ואביזרים מדויקים הדורשים סובלנות הדוקה ואיכות עקבית.

Bearing Industry

תעשיית מיסבים
מצוין לייצור טבעות מיסבים, גזעים ורכיבי סיבוב אחרים הדורשים עגול וגימור משטח גבוה.

Instrumentation & Medical Devices

מכשור ומכשירים רפואיים
מושלם עבור פירי מכשירים מדויקים, רכיבי מד ואביזרי מכשור רפואי שבהם הדיוק והחזרה הם חשיבות עליונה.

שאלות נפוצות



ש1: מהו אורך הסיבוב המרבי של סדרת TCK50A?

A1: סדרת TCK50A מציעה שלוש אפשרויות למרחק מרכז: 500 מ"מ (TCK50A-500), 800 מ"מ (TCK50A-800) ו-1500 מ"מ (TCK50A-1500), תוך התאמה גמישה לגדלים שונים של חלקי עבודה.

ש2: מה המשמעות של יכולת ציר ה-Y- עבור עיבוד שבבי?

A2: ציר ה-Y-מאפשר פעולות כרסום, קידוח והקשה כבוי-, ומאפשר לך לעבד חלקים מורכבים עם תכונות שאינן ממורכזות על ציר הציר - והכל בהגדרה אחת ללא פעולות משניות.

ש 3: האם אוכל לבחור מערכת בקרת CNC אחרת?

A3: כן. בעוד שמערכת GSK 988T היא סטנדרטית, אנו מציעים מערכות FANUC, SIEMENS 808D, SYNTEC, HNC ו-KND אופציונליות כדי להתאים להעדפת הסדנה שלך.

ש 4: מהו טווח מהירות הציר וקיבולת הבר?

A4: הציר מציע טווח מהירות ללא מדרגות של עד 3000 סל"ד. קיבולת הבר היא Φ66 מ"מ עבור הציר A2-6 ו-Φ86 מ"מ עבור אפשרויות הציר A2-8.

ש 5: מה ההבדל בין צריח 8 תחנות ל-12 תחנות?

A5: התצורה הסטנדרטית כוללת צריח סרוו של 8 תחנות. צריח בן 12 תחנות זמין כאופציה, המספק יותר תחנות כלים עבור חלקים מורכבים הדורשים מספר פעולות.

ש6: מהו זמן האספקה ​​הטיפוסי עבור מחרטה אלכסונית זו?

A6: משלוח רגיל הוא 30-45 ימים לאחר אישור ההזמנה, בהתאם לתצורה ויעד המשלוח.

ש7: האם אתה מספק תמיכה בהתקנה והדרכה?

A7: בהחלט. אנו מציעים הדרכה בהתקנה, הדרכה- באתר או מרחוק ואחריות של 12 חודשים עם תמיכה טכנית לכל החיים.



למה לבחור ב-Antishicnc?



  • תמחור ישיר במפעל

עלויות תחרותיות ללא סימון מתווכים.

  • איכות מוכחת

מכונות עם אישור CE ו-ISO עם בקרת איכות קפדנית בכל שלב.

  • ניסיון גלובלי

מיוצא ליותר מ-50 מדינות עם אלפי לקוחות מרוצים.

  • יכולת התאמה אישית

אנו מתאימים תצורות מכונות לצרכי הייצור הספציפיים שלך.

  • רספונסיבי לאחר-מכירות

אספקת חלקי חילוף מהירה ותמיכה טכנית ייעודית בכל פעם שתזדקק לה.
