צִיוּדמבואות
מערכת הציר של MGK2860 אנכית של מטחנות משטח סיבוביות מצוידת במסבים בעלי דיוק גבוה של NSK ותומכת בתצורות אנכיות ואופקיות-צינורות. ניתן להשיג ציר הידרוסטטי אופציונלי בעל דיוק גבוה כדי לשפר עוד יותר את היציבות והדיוק. קרן הצלב העוצמתית בעוצמה גבוהה ועיצוב בסיס מגע מלא מספקים קשיחות מצוינת. בשילוב עם הוצאת דיוק גבוהה של Schneeberger ומאזניים ליניאריים של Fagor, המכונה משפרת משמעותית את התגובה הדינמית ואת דיוק המיקום.
כדי להשיג יציבות מערכתית גדולה עוד יותר, מטחנת השטח הסיבובית MGK2860 אנכית כוללת מערכות בקרת טמפרטורה עצמאיות למספר רכיבי מפתח, כולל מערכת אספקת השמן, מנוע מומנט, ציר ומערכת קירור, מה שמבטיח יציבות תרמית אפילו במהלך עיבוד רציף ארוך טווח. שולחן העבודה מצויד בצלחת מגנטית ובצ'אק מגנטי אלקטרו-ממומני אופציונלי כדי לעמוד בדרישות ההידוק של מגוון יצירות עבודה מורכבות. המכונה כוללת תכנון דיור סגור לחלוטין ומערכת איסוף ערפל שמן בעל יעילות גבוהה אופציונלית כדי לייעל את סביבת העבודה, לשפר את הבטיחות ולשפר את הביצועים הסביבתיים.
עם הביצועים המקיפים והצורה החכמה שלה, מטחנת השטח הסיבובית MGK2860 אנכית היא בחירה אידיאלית לטחינת חלקים בעלי דיוק גבוה, גדול ומורכב.
חלקים סטנדרטיים
שולחן סיבוב לחץ סטטי סגור
סטנדרט עבודה עם דיסק

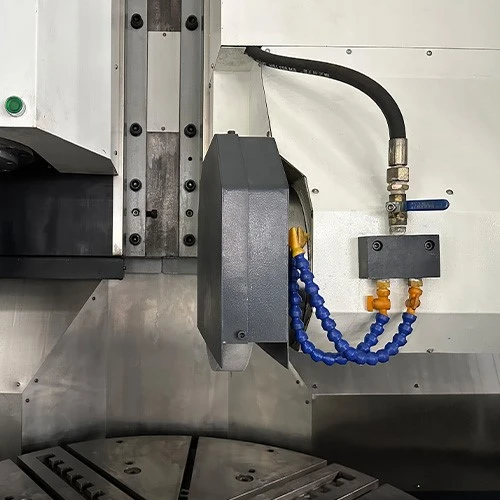

ראש גלגלים אנכי (כולל מקרר שמן)
מנוע מגנט קבוע מומנט גבוה (כולל מקרר שמן)

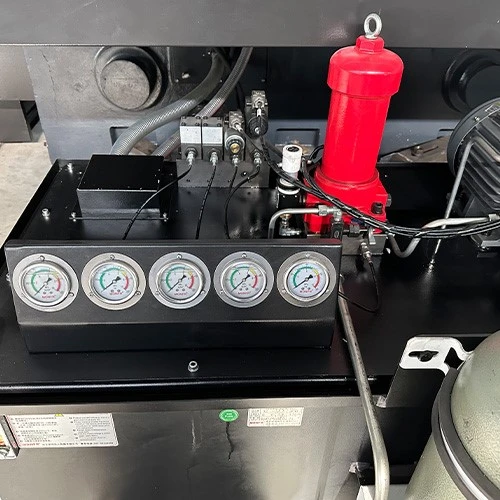

תחנה הידראולית שולחן סיבוב (כולל מקרר שמן)
סימנס 828d,
גלגלים (5 יחידות) ומוט טחינה (3 יחידות)
מכשיר סיכה של פליטת הכדורים לינארי
ארון חשמלי (כולל מזגן)
מפריד מגנטי ומסנן נייר מיכל נוזל קירור (כולל מקרר מים)
מסנן אוויר
שידה גלגלים מרובת נקודות
כיסוי סגור מלא
אקדח מים, אקדח אוויר
אביזרים מיוחדים (אופציונלי)
טבלה מגנטית סיבובית עם בלוק שטף מגנטי
מכשיר מדידה של חומר עבודה אוטומטי
סולמות סורג של Fagor לציר Z
שידה גלגל רולר
חלקי חילוף לבישים
כלי התקנה
אספן ערפל שמן
גלגל ATC (6 עמדות)
תגיות פופולריות: מטחנת משטח סיבובית אנכית, יצרני מטחנות משטח סיבוביות אנכיות סין, ספקים, מפעל
פרמטר טכני
|
פרמטרים |
יְחִידָה |
MGK2860 |
|
|
פרמטר בסיסי |
קוטר שולחן |
מ"מ |
600 |
|
טווח סיבוב מקסימלי של חומר העבודה |
מ"מ |
750 |
|
|
גובה חומר עבודה מקסימאלי (עומק השחיקה המקסימלי) |
מ"מ |
400 |
|
|
נסיעות X-ציר |
מ"מ |
1500 |
|
|
נסיעות ציר Z. |
מ"מ |
600 |
|
|
טווח טחינה של חור פנימי |
מ"מ |
50-200 (עומק חור פחות או שווה ל -200) |
|
|
מ"מ |
200-600 (עומק חור פחות או שווה ל -400) |
||
|
טווח השחיקה החיצוני |
מ.מ. |
פחות או שווה ל 650 |
|
|
משקל העמסת טבלה |
ק"ג |
600 |
|
|
שולחן עבודה |
דיוק סיבוב (צירי/רדיאלי) |
מ.מ. |
0.0015 |
|
מהירות סיבוב |
סל"ד |
פחות או שווה ל -200 |
|
|
גלגל טחינה |
דיוק סיבוב (צירי/רדיאלי) |
מ.מ. |
0.002 |
|
כוח מנועי תדר משתנה |
KW |
11 |
|
|
מהירות מקסימאלית |
סל"ד |
7000 |
|
|
מספר פיר השחיקה |
מחשבים אישיים |
3 |
|
|
מיקום |
דיוק מיקום ציר סרוו |
מ.מ. |
0.01 |
|
דיוק מיקום ציר סרוו חוזר |
מ.מ. |
0.006 |
|
|
ציר x/z |
רזולוציה מינימלית |
מ.מ. |
0.001 |
|
הזנה מינימלית |
מ.מ. |
0.001 |
|
|
מהירות נעה מקסימאלית |
m/min |
10 |
|
|
עיבוד שבבי |
עֲגַלגַלוּת |
מ.מ. |
0.0015 |
|
גליליות |
מ.מ. |
0.004 |
|
|
קואקסיאליות |
מ.מ. |
0.005 |
|
|
שְׁטִיחוּת |
מ.מ. |
0.006 |
|
|
בניצב של עיגול פנימי וחיצוני פנים ופנים קצה |
מ"מ |
0.01 |
|
|
חספוס RA |
μm |
חור פנימי/מעגל חיצוני 0.32 |
|
|
μm |
פנים סוף 0.4 |
||
|
משקל מכונה |
משקל נטו |
ק"ג |
13000 |
|
כוח מוחלט |
KVA |
בערך 50 |
|
|
שטח רצפה |
אורך x רוחב x גובה |
M |
בערך 5 × 3.5 × 3.5 |
